Como dimensionar um inversor de Frequência?
Saber como dimensionar um inversor de frequência é algo essencial para qualquer indústria que se utiliza de um motor elétrico para a produção. Desde o surgimento e a popularização desses equipamentos a vida útil, eficiência e economia dos motores tem aumentado.
Deve-se sempre dimensionar corretamente um inversor de frequência para operações industriais, isso porque o mesmo traz inúmeras vantagens quando utilizado em seu máximo potencial elevando o desempenho dos motores elétricos e gerando.
Sendo assim, vamos explorar os passos necessários para dimensionar um inversor de frequência de maneira eficiente.
E se está interessado em inversores, não deixe de visitar a loja online da DZ Equipamentos Elétricos clicando aqui! Na nossa loja você encontrará os melhores inversores de frequência disponíveis no mercado!
1. Avalie as características do motor
Antes de dimensionar um inversor de frequência, é fundamental avaliar as características do motor que será controlado, assim saberemos qual o tipo de inversor estamos procurando. Considere os seguintes aspectos do motor:
• Tensão de alimentação: de modo geral existem inversores de frequência que atendem todas as tensões comuns da rede, sendo 220V, 380V e 440V, onde os mais comuns de se encontrar são os inversores de 220V e 380V.
• Regime de trabalho do motor: além da tensão, é necessário saber se o regime de trabalho do motor será em baixa ou alta rotação, seguindo a seguinte lógica:
o Baixa Rotação (<60Hz): em geral, trata-se de uma operação de torques mais altos, portanto, um inversor do tipo vetorial é o mais adequado, pois permite um ajuste mais preciso do torque do motor, mesmo em condições de carga variável.
o Alta Rotação (>60Hz): da mesma forma, em altas rotações é comum trabalharmos com torques mais baixos, portanto, nestes casos um inversor escalar pode ser uma melhor opção, por fornecer controle estável e eficiente em situações em que a demanda de torque não é tão alta e possuem menor custo.
o Obs.: é importante ressaltar que, embora seja menos comum, podem existir situações em que, mesmo em baixa rotação ou alta rotação, seja necessário utilizar o tipo de inversor oposto ao sugerido. Isso ocorre em função das particularidades da aplicação e da demanda de torque específica.
IMPORTANTE: é preciso garantir que haja em todos esses modelos proteções equivalentes as normas regulamentadoras, visto que por conta da tensão a segurança dos usuários pode ser comprometida e, caso o usuário venha a danificar o inversor por conta da incompatibilidade da tensão de rede e operação do inversor, o equipamento pode ser danificado permanentemente.
Além dos fatores internos, também é preciso avaliar fatores externos, como os seguintes:
• Tipo de controle: o CLP é necessário para controlar e ajustar a velocidade da operação das máquinas. E ele deve ser compatível com o inversor selecionado. Avalie se o inversor de frequência pode se integrar facilmente ao sistema de existente por meio de protocolos de comunicação como Modbus ou Profibus.
• Ambiente de instalação: o ambiente onde o inversor vai ser instalado deve ser considerado pelo fato de contribuir para sua eficiência e vida útil do equipamento. Deve-se considerar um local que não exponha o equipamento a chuvas, radiação solar, gases e líquidos inflamáveis, poeiras metálicas e serragem, vibrações, entre outras variáveis que podem prejudicar o inversor.
2. Calcule a potência nominal do inversor
No cálculo de potência é preciso considerar tanto a potência de consumo do motor elétrico (kW) quanto a potência nominal de operação do inversor de frequência (HP ou CV em inglês).
Uma recomendação válida dos fabricantes é sempre dimensionar um inversor de frequência com potência 25% superior ao do motor onde o mesmo será ligado. Com isso em mente o próximo passo é a conversão de unidades de medidas, normalmente os motores apresentam sua potência em kW e os inversores em HP, a conversão se dá pela seguinte relação, onde:
1 HP =745,7W ou 0,7457kW

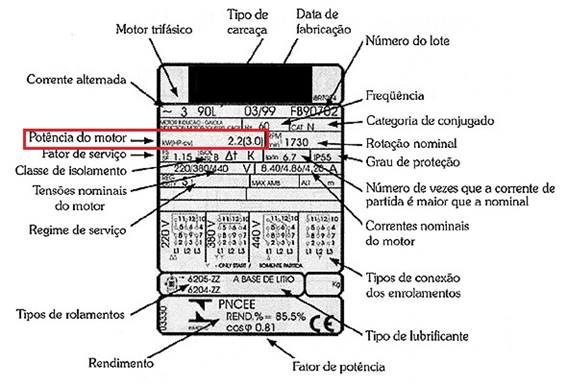

Normalmente a ficha técnica do motor contem a informação de potência de consumo do mesmo como mostra imagem a seguir:

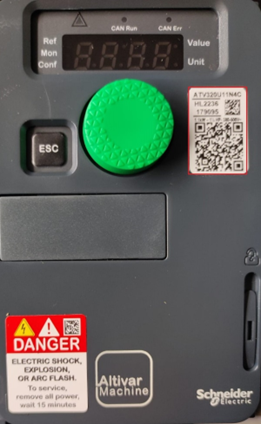

O inversor de frequência também apresenta tais informações em sua estrutura conforme a figura:
3. Selecione a frequência adequada para o inversor de frequência
Recomenda-se sempre um inversor que consiga trabalhar numa faixa de frequência que contenha a frequência de operação nominal do motor elétrico.
O inversor de frequência controla a velocidade de operação do motor através da variação da frequência, gerando também uma alteração no torque. Para se manter o torque constante é preciso respeitar a relação de tensão sobre frequência (V/F).
Os inversores que seguem esse padrão de funcionamento são os inversores de frequência escalares e são destinados a tarefas mais simples com cargas leves e de baixa exigência, já os inversores de frequência vetoriais utilizam algoritmos mais complexos e trabalham com diferentes níveis de cargas.
Considerar estas diferenças nos garante dimensionar o equipamento com o melhor custo x benefício para nossa aplicação.
Conclusão
Vimos a importância no dimensionamento correto de um inversor de frequência e dos fatores que eles impactam em sua escolha, tanto no ponto de vista econômico quanto no que diz respeito a desgastes e danos nos motores.
Dimensionar um inversor de frequência adequadamente é crucial para garantir um controle eficiente e econômico de motores elétricos. Ao seguir os passos apresentados neste guia, você estará apto a escolher o inversor de frequência correto para sua aplicação específica.
